KF法兰无波纹管(美规)
手动式Z型阀门
| select | ||||

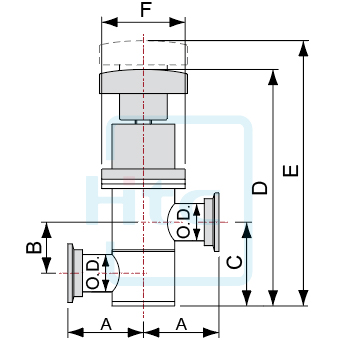

| Model No. | IV-KF16-M | IV-KF25-M | IV-KF40-M | IV-KF50-M |
| Parts No. | 302109010010 | 302111010010 | 302113010010 | 302114010010 |
| A"(mm) | 2.15"(54.6) | 2.03"(51.6) | 2.40"(61) | 3.40"(86.3) |
| B"(mm) | 1.13"(28.5) | 1.37"(34.8) | 1.88"(47.8) | 2.62"(66.5) |
| C"(mm) | 1.87"(47.5) | 2.25"(57.2) | 3.12"(79.3) | 4.12"(104.6) |
| D"(mm) | 6.32"(160.6) | 6.57"(166.8) | 8.22"(208.8) | 10.53"(267.4) |
| E"(mm) | 6.94"(176.4) | 7.19"(182.6) | 9.32"(236.8) | 12.12"(310) |
| F"(mm) | 2.24"(56.8) | 2.24"(56.8) | 2.98"(75.8) | 3.48"(88.4) |
| O.D."(mm) | 0.75"(19.05) | 1.00"(25.4) | 1.50"(38.1) | 2.00"(50.8) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | E"(mm) | F"(mm) | O.D."(mm) |
| IV-KF16-M | 302109010010 | 2.15"(54.6) | 1.13"(28.5) | 1.87"(47.5) | 6.32"(160.6) | 6.94"(176.4) | 2.24"(56.8) | 0.75"(19.05) | |
| IV-KF25-M | 302111010010 | 2.03"(51.6) | 1.37"(34.8) | 2.25"(57.2) | 6.57"(166.8) | 7.19"(182.6) | 2.24"(56.8) | 1.00"(25.4) | |
| IV-KF40-M | 302113010010 | 2.40"(61) | 1.88"(47.8) | 3.12"(79.3) | 8.22"(208.8) | 9.32"(236.8) | 2.98"(75.8) | 1.50"(38.1) | |
| IV-KF50-M | 302114010010 | 3.40"(86.3) | 2.62"(66.5) | 4.12"(104.6) | 10.53"(267.4) | 12.12"(310) | 3.48"(88.4) | 2.00"(50.8) |
