CF可旋转法兰无氧铜有波纹管(美规)
手动式Z型阀门
| select | ||

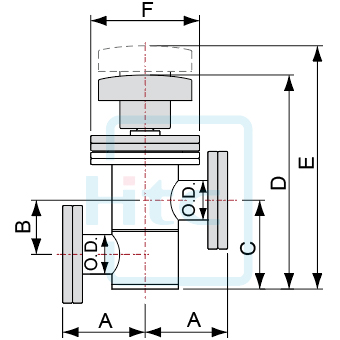

| Model No. | IVB-CU-CR16-M | IVB-CU-CR35-M |
| Parts No. | 302609030016 | 302613030016 |
| A"(mm) | 2.50"(63.5) | 2.45"(62.5) |
| B"(mm) | 1.12"(28.5) | 1.88"(47.8) |
| C"(mm) | 1.87"(47.5) | 3.12"(79.3) |
| D"(mm) | 5.07"(129.6) | 7.35"(181.8) |
| E"(mm) | 5.85"(150.5) | 8.57"(214.8) |
| F"(mm) | 2.75"(70) | 3.37"(84.6) |
| O.D."(mm) | 0.75"(19.05) | 1.50"(38.1) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | E"(mm) | F"(mm) | O.D."(mm) |
| IVB-CU-CR16-M | 302609030016 | 2.50"(63.5) | 1.12"(28.5) | 1.87"(47.5) | 5.07"(129.6) | 5.85"(150.5) | 2.75"(70) | 0.75"(19.05) | |
| IVB-CU-CR35-M | 302613030016 | 2.45"(62.5) | 1.88"(47.8) | 3.12"(79.3) | 7.35"(181.8) | 8.57"(214.8) | 3.37"(84.6) | 1.50"(38.1) |
