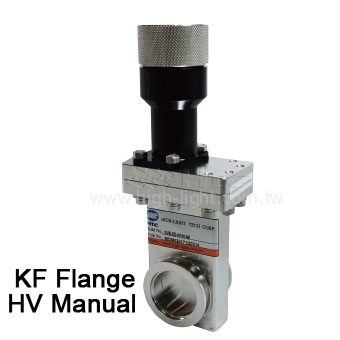

手动连杆式-小型-高真空闸阀

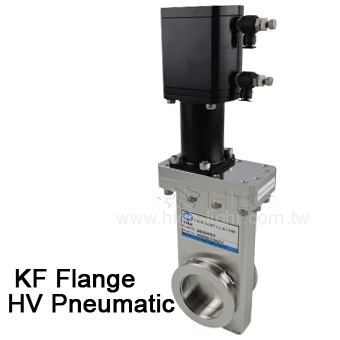

气动连杆式-小型-高真空闸阀

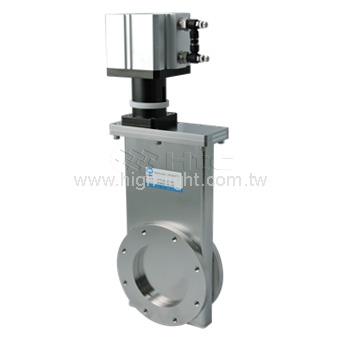

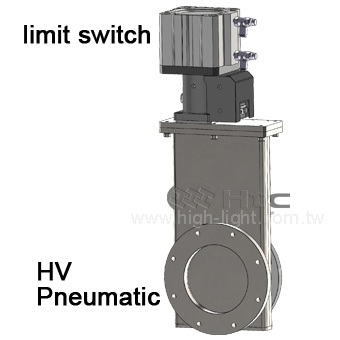

气动连杆式-高真空闸阀

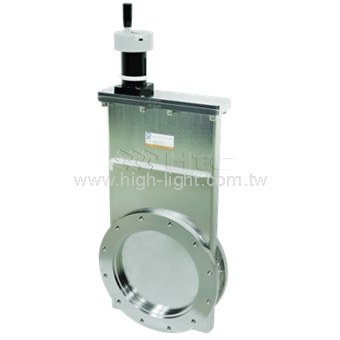

手动式真空闸阀B-Type(钢珠式)

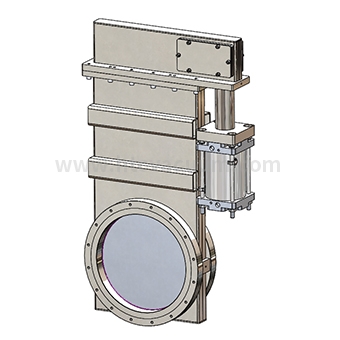

气动式真空闸阀 B-Type (钢珠式)(气缸侧挂)
气动式真空闸阀B-Type(钢珠式)

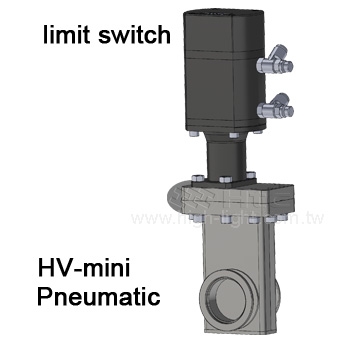

小型-高真空闸阀-气动连杆式含波纹管与极限开关
高真空闸阀-气动钢珠式真空闸阀含波纹管和极限开关

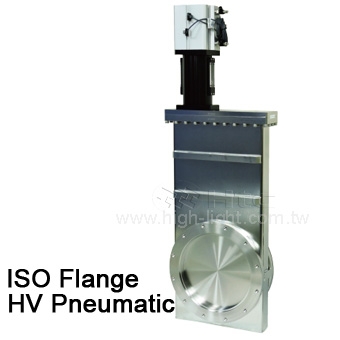

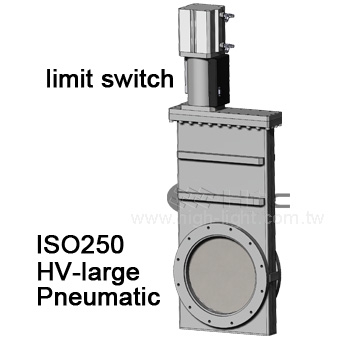

ISO250高真空闸阀-气动连杆式含波纹管与极限开关

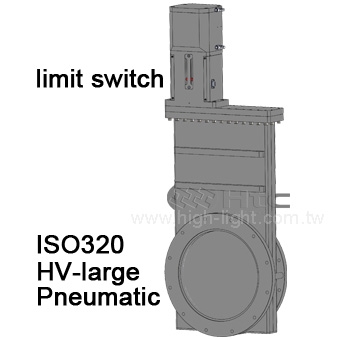

ISO320高真空闸阀-气动连杆式含波纹管与极限开关
闸阀的组成主要由三个元件组成分别为驱动器,阀车/阀门与阀体。日杨科技(Htc Vacuum)所提供的闸阀可分成应用于高真空与超高真空两大类。用于高真空系统的闸阀是属旋转式的直线作动。借手动或气动的驱动阀杆来驱动阀门齿轮以达闸门之开阖功能。Htc日扬真空(Htc Vacuum)提供各式形式尺寸的闸阀。它们有手动和气动，有波纹管与无波纹管。接口端可配置KF, ISO, ANSI, JIS与CF法兰。Htc日扬真空(Htc Vacuum)设计的所有系列闸阀适用于真空排气系统，高真空应用的抽气系统，半导体技术，与研究系统等。
规格说明
|
材质 |
本体 |
SUS304 |
||||
|
阀车 |
连杆式 |
SUS304 |
||||
|
鋼珠式10”以下 |
||||||
| 鋼珠式10”以上 (含) | SUS304、A6061-T6 | |||||
|
闸门 |
连杆式 |
SUS304 |
||||
|
鋼珠式10”以下 |
||||||
| 鋼珠式10”以上 (含) | A6061-T6 | |||||
|
波纹管 |
AM350 |
|||||
|
使用寿命 |
8吋(包含)以下 | L type | 200,000 cycles | |||
| B type | 300,000 cycles | |||||
| 8吋以上 | L type | 50,000 cycles | ||||
| B type | 200,000 cycles | |||||
|
1大气压力下之漏率 |
＜2×10-9mbar. l / sec for O-ring |
|||||
|
耐温限制 |
阀门本体 |
≤ 150℃ |
||||
|
手动式和气动式之驱动器 |
≤ 80℃ |
|||||
|
使用压力范围(mbar) |
1x10-8 ～1000 |
|||||
|
最大使用压差 ΔP(mbar) |
开启前 27 mbar |
|||||
|
标准密封 |
闸门 |
Viton O-ring |
||||
|
阀盖 |
Viton O-ring |
|||||
|
驱动器 |
手动式或气动式 |
|||||
|
气压源 |
|
|||||
|
表面处理 |
表面抛砂处理 |
|||||
|
选配 |
a. 位置指示器 |
|||||
保固条件
- 自客户收到货品起一年内, 或到达产品设定的使用次数, 先到者为准
- 操作环境限于空气, 惰性气体及真空
- 因天然灾害, 错误操作造成的损坏及消耗品不在保固范围内
- 客户使用后，若通过视觉判断存在粉尘，此不在保修范围内。
我们可以提供更大或特殊的规格, 请提供图面寄至联络我们, 我们的业务专员将会与您联络和报价。
Htc日扬真空所提供的真空闸板阀又分为手动式与气动式挡板阀两种具优越的制造精度和稳定品质，因而可满足各种高真空与超高真空的设备制程环境。这些真空闸阀还可配合与低温泵、分子泵或任何须要极度洁净高生命周期及低维护的制程。Htc日扬真空可提供的各式接口法兰，如KF、ISO、ANSI、CF的真空闸阀。亦可提供特制规格真空闸板阀之制作。
真空闸阀阀体精密焊接制造, 受力均匀、密封可靠、结构紧凑、强度高的材料和使用真空环境要求, 达到高真空、超高真空、超洁净、超长使用寿命。
产品应用
真空闸阀通常用来接通或阻断管路中的介质，适用于压力及口径范围较大的配管中，因此在很多真空设备的配线管路中真空闸阀皆扮演不可或缺的角色。
产品分类
l 小型超高真空闸阀 Mini-UHV-gate valves (L type)
l 小型高真空闸阀Mini-HV-gate valves (L type)
l 超高真空闸阀UHV gate valves (L type)
l 高真空闸阀HV gate valves (L type)
l 钢珠式超高真空闸阀UHV gate valves (B type)
l 钢珠式高真空闸阀HV gate valves (B type)
l 高真空快速闭合式闸阀 HV Fast-closing Gate Valve
详细请参阅本公司网站上的闸板阀产品型录，或来函联络我们询问。
