真空闸板阀-挡板阀
※ 请选取产品分类项 ※
高真空快速闭合式闸阀
ISO高真空快速关闭式闸阀 - 手动、锥形闸板

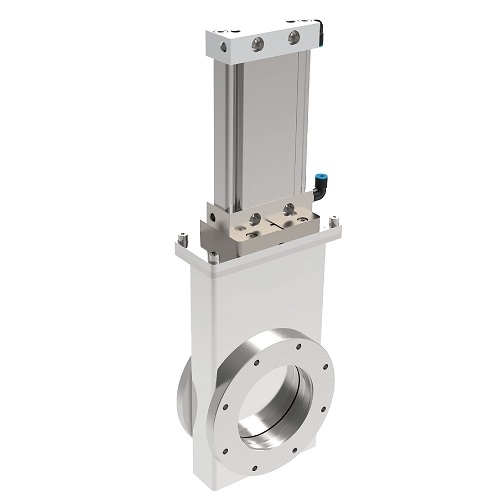

ISO高真空快速关闭式闸阀 - 气动、锥形闸板

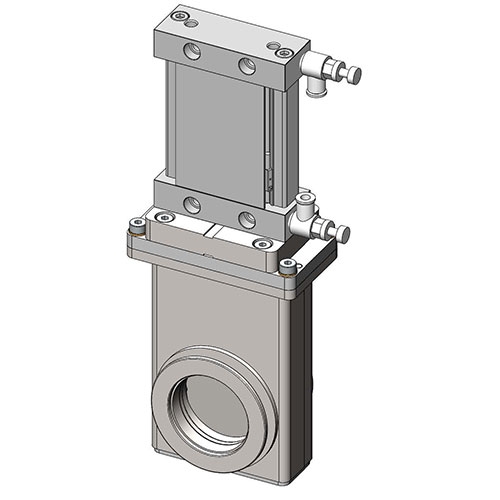

KF高真空快速关闭式闸阀 - 气动、锥形闸板

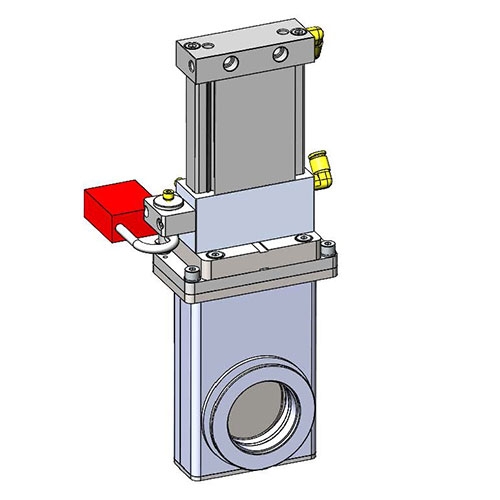

KF高真空快速关闭式闸阀 - 气动LOTO、锥形闸板

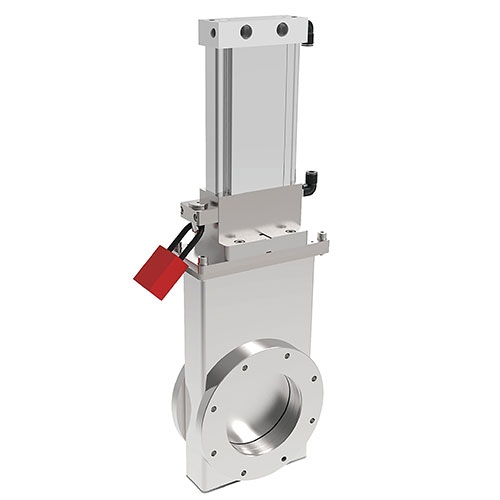

ISO高真空快速关闭式闸阀 - 气动LOTO、锥形闸板
|
材质 |
阀体 |
SUS304 |
|
闸板 |
SUS304 |
|
|
使用寿命（在未加热及洁净条件下） |
闸板（首次维护前） |
500 |
|
轴密封穿通 |
100,000 |
|
|
氦气泄漏率（1大气压差）(mbar‧ l / sec) |
轴 |
＜1×10-9 |
|
阀盖 |
＜1×10-9 |
|
|
闸板 |
＜1×10-7 |
|
|
烘烤温度 |
阀体 |
≤ 150 °C |
|
压力范围 (mbar) |
1x10-8 ～1200 |
|
|
最大压差 |
1.2 bar |
|
|
开启时最大压差 |
≤ 1.0 bar |
|
|
标准密封件 |
轴 |
Viton O-ring |
|
阀盖 |
Viton O-ring |
|
|
闸板 |
Viton O-ring |
|
|
表面处理 |
Scotch抛光 |
|
|
安装方向 |
不限 |
|
气动 / 气动LOTO 规格说明
|
材质 |
阀体 |
SUS304 |
|||
|
闸板 |
SUS304 |
||||
|
使用寿命（在未加热及洁净条件下） |
闸板（首次维护前） |
5,000 |
|||
|
轴密封穿通 |
100,000 |
||||
|
氦气泄漏率（1大气压差）(mbar‧ l / sec) |
轴 |
＜1×10-9 |
|||
|
阀盖 |
＜1×10-9 |
||||
|
闸板 |
＜1×10-7 |
||||
|
烘烤温度 |
阀体 |
≤ 180 °C |
|||
|
执行器 |
≤ 80 °C |
||||
|
电磁阀（选配） |
≤ 50 °C |
||||
|
压力范围 (mbar) |
1x10-8 ～1200 |
||||
|
最大压差 |
1.2 bar |
||||
|
开启时最大压差 |
≤ 1.0 bar |
||||
|
压缩空气压力 |
4-7 Kg/cm2 |
||||
|
压缩空气接头尺寸 |
Ø6 mm |
||||
|
开启/关闭时间 |
KF50 ISO63 |
关闭 |
≤ 0.35 sec |
||
|
开启 |
≤ 1.0 sec |
||||
|
ISO80 ISO100 |
关闭 |
≤ 0.5 sec |
|||
|
开启 |
≤ 1.0 sec |
||||
|
ISO160 |
关闭 |
≤ 1 sec |
|||
|
开启 |
≤ 1.5 sec |
||||
|
标准密封件 |
轴 |
Viton O-ring |
|||
|
阀盖 |
Viton O-ring |
||||
|
闸板 |
Viton O-ring |
||||
|
执行器类型 |
气动 / 气动带LOTO |
||||
|
位置指示器 |
Reed传感器(2线) 24VDC (选配) |
||||
|
电磁阀 |
5/2 单动式 24VDC (选配) |
||||
|
当压缩空气压力下降时的表现 |
阀门关闭 |
关闭状态 (≥24h) |
|||
|
阀门开启 |
未定义 |
||||
|
动作中 |
未定义 |
||||
|
表面处理 |
Scotch抛光 |
||||
|
安装方向 |
不限 |
||||
Htc日扬真空所提供的真空闸板阀又分为手动式与气动式挡板阀两种具优越的制造精度和稳定品质，因而可满足各种高真空与超高真空的设备制程环境。这些真空闸阀还可配合与低温泵、分子泵或任何须要极度洁净高生命周期及低维护的制程。Htc日扬真空可提供的各式接口法兰，如KF、ISO、ANSI、CF的真空闸阀。亦可提供特制规格真空闸板阀之制作。
真空闸阀阀体精密焊接制造, 受力均匀、密封可靠、结构紧凑、强度高的材料和使用真空环境要求, 达到高真空、超高真空、超洁净、超长使用寿命。
产品应用
真空闸阀通常用来接通或阻断管路中的介质，适用于压力及口径范围较大的配管中，因此在很多真空设备的配线管路中真空闸阀皆扮演不可或缺的角色。
产品分类
l 小型超高真空闸阀 Mini-UHV-gate valves (L type)
l 小型高真空闸阀Mini-HV-gate valves (L type)
l 超高真空闸阀UHV gate valves (L type)
l 高真空闸阀HV gate valves (L type)
l 钢珠式超高真空闸阀UHV gate valves (B type)
l 钢珠式高真空闸阀HV gate valves (B type)
l 高真空快速闭合式闸阀 HV Fast-closing Gate Valve
详细请参阅本公司网站上的闸板阀产品型录，或来函联络我们询问。
