真空闸板阀-挡板阀
※ 请选取产品分类项 ※
规格:

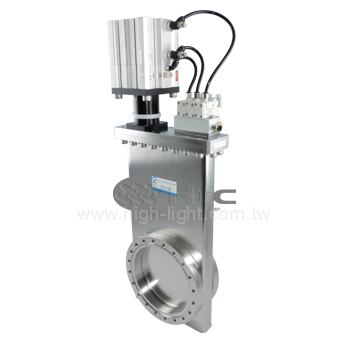

- 采用附销定气压缸, 可于第3位置停止且准确定位
- 第3位置利用Reed sensor传感器调整定位
- 开度重现性佳, 偏差量±1％
- 可程式控制,弹性大
|
材质 |
本体 |
SUS304 |
|||
|
阀车 |
连杆式 |
SUS304 |
|||
|
鋼珠式10”以下 |
|||||
| 鋼珠式10”以上 (含) | SUS304、A6061-T6 | ||||
|
闸门 |
连杆式 |
SUS304 |
|||
|
鋼珠式10”以下 |
|||||
| 鋼珠式10”以上 (含) | A6061-T6 | ||||
|
波纹管 |
AM350 |
||||
|
使用寿命 |
HV :DN100 ~ 200_300,000 cycles DN250 ~ 200,000 cycles UHV :DN100 _ 100,000 cycles DN150 ~ 250_50,000 cycles |
||||
|
1大气压力下之漏率 |
＜2×10-9 mbar․l /sec for O-ring ＜5×10-10 mbar․l /sec for gasket seal |
||||
|
耐温限制 |
Open |
200℃ Viton® bonnet seal |
|||
|
Closed |
150℃ Viton® bonnet seal |
||||
|
使用压力范围 (mbar) |
HV: 1x10-8 ～ 1000 UHV: 1x10-10 ～1000 |
||||
|
最大使用压差 ΔP (mbar) |
≦ 30 before opening |
||||
|
标准密封 |
闸门 |
Viton O-ring |
|||
|
阀盖 |
Viton O-ring or OFHC copper gasket |
||||
|
驱动器 |
气动式 Pneumatic |
||||
|
气压源 |
|
||||
|
表面处理 |
表面抛砂处理 |
||||
|
选配 |

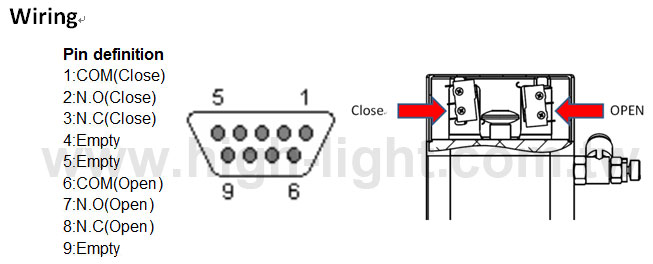

a. 位置指示器 |
||||

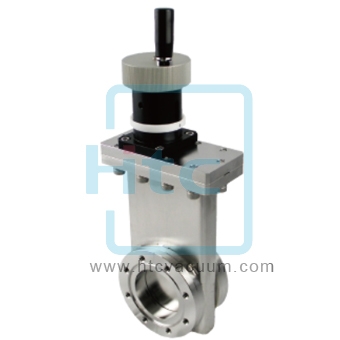

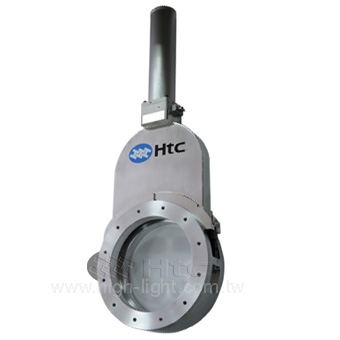

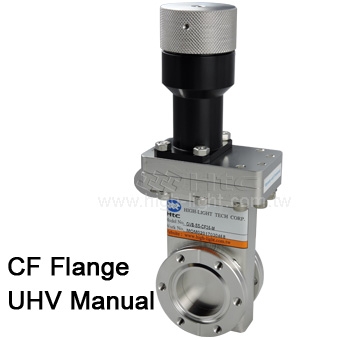

Htc日扬真空所提供的真空闸板阀又分为手动式与气动式挡板阀两种具优越的制造精度和稳定品质，因而可满足各种高真空与超高真空的设备制程环境。这些真空闸阀还可配合与低温泵、分子泵或任何须要极度洁净高生命周期及低维护的制程。Htc日扬真空可提供的各式接口法兰，如KF、ISO、ANSI、CF的真空闸阀。亦可提供特制规格真空闸板阀之制作。
真空闸阀阀体精密焊接制造, 受力均匀、密封可靠、结构紧凑、强度高的材料和使用真空环境要求, 达到高真空、超高真空、超洁净、超长使用寿命。
产品应用
真空闸阀通常用来接通或阻断管路中的介质，适用于压力及口径范围较大的配管中，因此在很多真空设备的配线管路中真空闸阀皆扮演不可或缺的角色。
产品分类

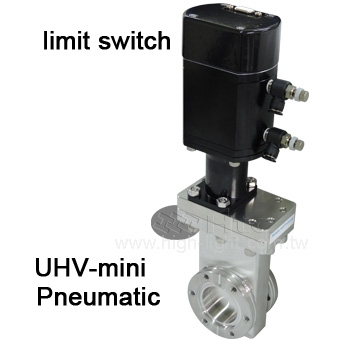

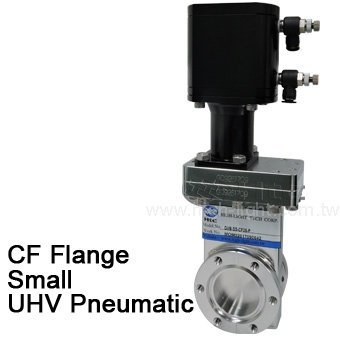

l 小型超高真空闸阀 Mini-UHV-gate valves (L type)
l 小型高真空闸阀Mini-HV-gate valves (L type)

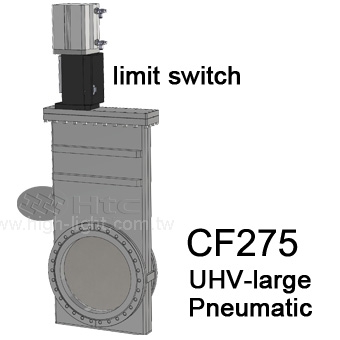

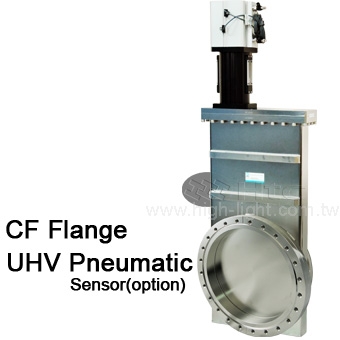

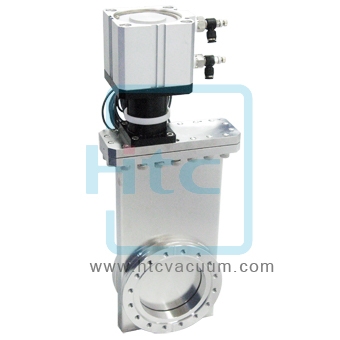

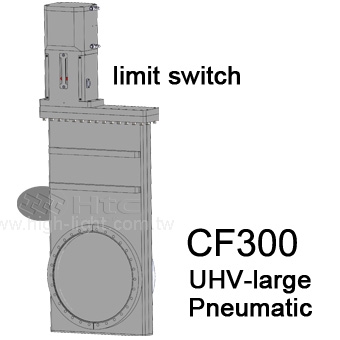

l 超高真空闸阀UHV gate valves (L type)

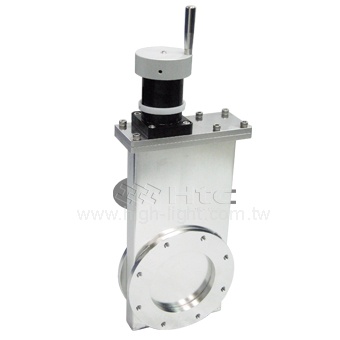

l 高真空闸阀HV gate valves (L type)

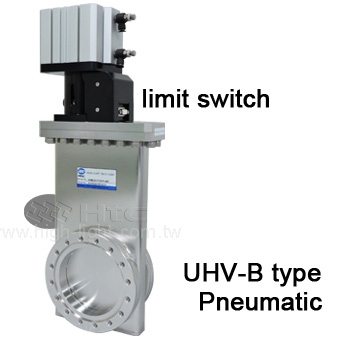

l 钢珠式超高真空闸阀UHV gate valves (B type)
l 钢珠式高真空闸阀HV gate valves (B type)
详细请参阅本公司网站上的闸板阀产品型录，或来函联络我们询问。
