CF可旋转法兰无波纹管(美规)
手动式Z型阀门

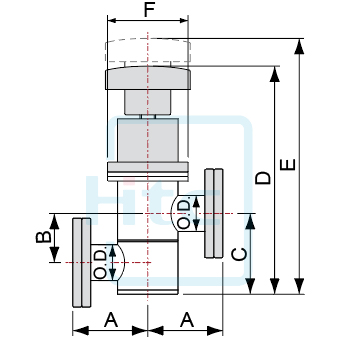

| select | ||
| Model No. | IV-CR16-M | IV-CR35-M |
| Parts No. | 302109030010 | 302113030010 |
| A"(mm) | 2.50"(63.5) | 2.46"(62.5) |
| B"(mm) | 1.13"(28.6) | 1.88"(47.8) |
| C"(mm) | 1.87"(47.6) | 3.12"(79.3) |
| D"(mm) | 6.32"(160.6) | 8.22"(208.8) |
| E"(mm) | 6.94"(176.4) | 9.32"(236.8) |
| F"(mm) | 2.24"(56.8) | 2.98"(75.8) |
| O.D."(mm) | 0.75"(19.05) | 1.50"(38.1) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | E"(mm) | F"(mm) | O.D."(mm) |
| IV-CR16-M | 302109030010 | 2.50"(63.5) | 1.13"(28.6) | 1.87"(47.6) | 6.32"(160.6) | 6.94"(176.4) | 2.24"(56.8) | 0.75"(19.05) | |
| IV-CR35-M | 302113030010 | 2.46"(62.5) | 1.88"(47.8) | 3.12"(79.3) | 8.22"(208.8) | 9.32"(236.8) | 2.98"(75.8) | 1.50"(38.1) |
