CF可旋转法兰有波纹管(美规)
手动式Z型阀门
| select | ||

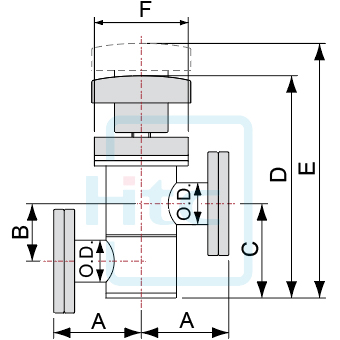

| Model No. | IVB-CR16-M | IVB-CR35-M |
| Parts No. | 302109030016 | 302113030016 |
| A"(mm) | 2.50"(63.5) | 2.46"(62.5) |
| B"(mm) | 1.13"(28.6) | 1.88"(47.8) |
| C"(mm) | 1.87"(47.6) | 3.12"(79.3) |
| D"(mm) | 5.09"(129.6) | 7.16"(181.8) |
| E"(mm) | 5.86"(149.1) | 8.44"(214.3) |
| F"(mm) | 2.24"(56.8) | 2.98"(75.8) |
| O.D."(mm) | 0.75"(19.05) | 1.50"(38.1) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | E"(mm) | F"(mm) | O.D."(mm) |
| IVB-CR16-M | 302109030016 | 2.50"(63.5) | 1.13"(28.6) | 1.87"(47.6) | 5.09"(129.6) | 5.86"(149.1) | 2.24"(56.8) | 0.75"(19.05) | |
| IVB-CR35-M | 302113030016 | 2.46"(62.5) | 1.88"(47.8) | 3.12"(79.3) | 7.16"(181.8) | 8.44"(214.3) | 2.98"(75.8) | 1.50"(38.1) |
