KF法兰无氧铜有波纹管(美规)
手动式Z型阀门
| select | ||||

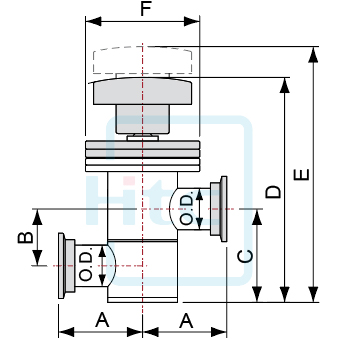

| Model No. | IVB-CU-KF16-M | IVB-CU-KF25-M | IVB-CU-KF40-M | IVB-CU-KF50-M |
| Parts No. | 302609010016 | 302611010016 | 302613010016 | 302614010016 |
| A"(mm) | 2.15"(54.6) | 2.03"(51.6) | 2.40"(61) | 3.40"(86.3) |
| B"(mm) | 1.12"(28.5) | 1.37"(34.8) | 1.88"(47.8) | 2.62"(66.5) |
| C"(mm) | 1.87"(47.5) | 2.25"(57.2) | 3.12"(79.3) | 4.12"(104.6) |
| D"(mm) | 5.07"(129.6) | 5.33"(135.8) | 7.35"(181.8) | 8.86"(225.3) |
| E"(mm) | 5.86"(150.5) | 6.11"(156.7) | 8.57"(214.8) | 10.63"(271.2) |
| F"(mm) | 2.75"(70) | 2.75"(70) | 3.37"(84.6) | 4.17"(113.6) |
| O.D."(mm) | 0.75"(19.05) | 1.00"(25.4) | 1.50"(38.1) | 2.00"(50.8) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | E"(mm) | F"(mm) | O.D."(mm) |
| IVB-CU-KF16-M | 302609010016 | 2.15"(54.6) | 1.12"(28.5) | 1.87"(47.5) | 5.07"(129.6) | 5.86"(150.5) | 2.75"(70) | 0.75"(19.05) | |
| IVB-CU-KF25-M | 302611010016 | 2.03"(51.6) | 1.37"(34.8) | 2.25"(57.2) | 5.33"(135.8) | 6.11"(156.7) | 2.75"(70) | 1.00"(25.4) | |
| IVB-CU-KF40-M | 302613010016 | 2.40"(61) | 1.88"(47.8) | 3.12"(79.3) | 7.35"(181.8) | 8.57"(214.8) | 3.37"(84.6) | 1.50"(38.1) | |
| IVB-CU-KF50-M | 302614010016 | 3.40"(86.3) | 2.62"(66.5) | 4.12"(104.6) | 8.86"(225.3) | 10.63"(271.2) | 4.17"(113.6) | 2.00"(50.8) |
