KF法兰无波纹管(美规)
手动式真空角阀
| select | ||||

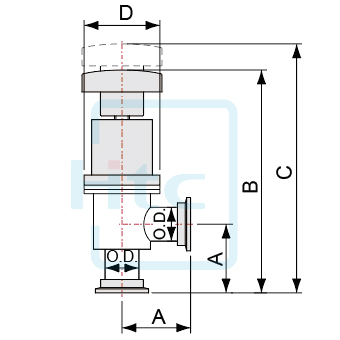

| Model No. | AV-KF16-M | AV-KF25-M | AV-KF40-M | AV-KF50-M |
| Parts No. | 300109010010 | 300111010010 | 300113010010 | 300114010010 |
| A"(mm) | 2.15"(54.6) | 2.03"(51.6) | 2.40"(61) | 3.40"(86.3) |
| B"(mm) | 6.59"(167.5) | 6.35"(161.2) | 7.50"(190.5) | 9.80"(249) |
| C"(mm) | 7.22"(183.3) | 6.97"(177) | 8.78"(223) | 11.39"(291.6) |
| D"(mm) | 2.24"(56.8) | 2.24"(56.8) | 2.98"(75.8) | 3.48"(88.4) |
| O.D."(mm) | 0.75"(19.05) | 1.00"(25.4) | 1.50"(38.1) | 2.00"(50.8) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | O.D."(mm) |
| AV-KF16-M | 300109010010 | 2.15"(54.6) | 6.59"(167.5) | 7.22"(183.3) | 2.24"(56.8) | 0.75"(19.05) | |
| AV-KF25-M | 300111010010 | 2.03"(51.6) | 6.35"(161.2) | 6.97"(177) | 2.24"(56.8) | 1.00"(25.4) | |
| AV-KF40-M | 300113010010 | 2.40"(61) | 7.50"(190.5) | 8.78"(223) | 2.98"(75.8) | 1.50"(38.1) | |
| AV-KF50-M | 300114010010 | 3.40"(86.3) | 9.80"(249) | 11.39"(291.6) | 3.48"(88.4) | 2.00"(50.8) |
