CF法兰可旋转有波纹管(美规)
手动式真空角阀
| select | |||

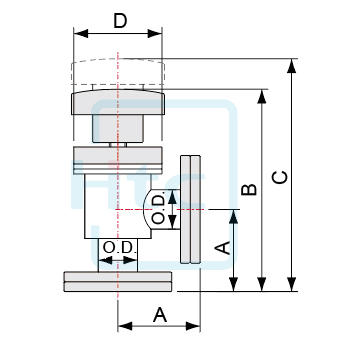

| Model No. | AVB-CR16-M | AVB-CR35-M | AVB-CR63-M |
| Parts No. | 300109030016 | 300113030016 | 300115030016 |
| A"(mm) | 2.05"(63.5) | 2.46"(62.5) | 3.37"(85.7) |
| B"(mm) | 5.72"(145.4) | 6.50"(165) | 8.75"(222.2) |
| C"(mm) | 6.50"(164.9) | 7.78"(197.5) | 10.42"(264.6) |
| D"(mm) | 2.24"(56.8) | 2.98"(75.8) | 3.92"(99.5) |
| O.D."(mm) | 0.75"(19.05) | 1.50"(38.1) | 2.50"(63.5) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | O.D."(mm) |
| AVB-CR16-M | 300109030016 | 2.05"(63.5) | 5.72"(145.4) | 6.50"(164.9) | 2.24"(56.8) | 0.75"(19.05) | |
| AVB-CR35-M | 300113030016 | 2.46"(62.5) | 6.50"(165) | 7.78"(197.5) | 2.98"(75.8) | 1.50"(38.1) | |
| AVB-CR63-M | 300115030016 | 3.37"(85.7) | 8.75"(222.2) | 10.42"(264.6) | 3.92"(99.5) | 2.50"(63.5) |
