KF法兰有波纹管(美规)
手动式真空角阀
| select | ||||

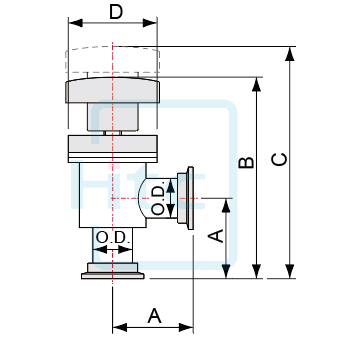

| Model No. | AVB-KF16-M | AVB-KF25-M | AVB-KF40-M | AVB-KF50-M |
| Parts No. | 300109010016 | 300111010016 | 300113010016 | 300114010016 |
| A"(mm) | 2.15"(54.6) | 2.03"(51.6) | 2.40"(61) | 3.40"(86.3) |
| B"(mm) | 5.41"(136.5) | 5.13"(130.2) | 6.43"(163.5) | 8.15"(207) |
| C"(mm) | 6.15"(156) | 5.89"(149.7) | 7.48"(196) | 9.91"(251.7) |
| D"(mm) | 2.24"(56.8) | 2.24"(56.8) | 2.98"(75.8) | 3.48"(88.4) |
| O.D."(mm) | 0.75"(19.05) | 1.00"(25.4) | 1.50"(38.1) | 2.00"(50.8) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | O.D."(mm) |
| AVB-KF16-M | 300109010016 | 2.15"(54.6) | 5.41"(136.5) | 6.15"(156) | 2.24"(56.8) | 0.75"(19.05) | |
| AVB-KF25-M | 300111010016 | 2.03"(51.6) | 5.13"(130.2) | 5.89"(149.7) | 2.24"(56.8) | 1.00"(25.4) | |
| AVB-KF40-M | 300113010016 | 2.40"(61) | 6.43"(163.5) | 7.48"(196) | 2.98"(75.8) | 1.50"(38.1) | |
| AVB-KF50-M | 300114010016 | 3.40"(86.3) | 8.15"(207) | 9.91"(251.7) | 3.48"(88.4) | 2.00"(50.8) |
注意：此页面上显示的所有尺寸均以英寸（mm）为单位
SolidWorks 2D & 3D 产品图稿
| Model No. | AVB-KF16-M | AVB-KF25-M | AVB-KF40-M | AVB-KF50-M |
| Parts No. | 300109010016 | 300111010016 | 300113010016 | 300114010016 |
| Download Type | DWG | STEP | DWG | STEP | DWG | STEP | DWG | STEP |
注意: 请按【鼠标右键】选择【另存新档】或【另存连结为】, 需稍等一下即出现存盘窗口。
特点
- Stainless steel body surface treatment : below 4” puff polishing
- 3/4~2 inch(19.05~50.8mm) port ODs.
- Viton Seal Bonnet : 10-9 mbar vacuum rating KF flange
