单轴无法兰磁性流体轴封

磁流体密封装置

同类型产品

法兰实心轴磁性轴封

前端螺纹实心轴磁性流体轴封


单轴无法兰磁性流体轴封

螺帽夹紧型磁性流体轴封

半导体设备用磁性流体密封转轴

半导体设备用磁性流体密封转轴附冷却水路

空心型磁性流体轴封

空心型含法兰磁性流体轴封


空心型带法兰磁性流体轴封附冷却水路

单轴无法兰磁性流体轴封

单轴无法兰磁性流体轴封

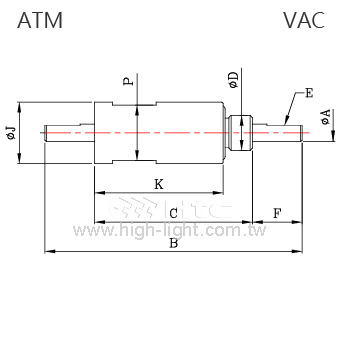

完整详细规格

select
Model No.		ASS0004CNR10	ASS0005CNR10	ASS0006CNR10
Parts No.		1000FF050001	1000FF050002	1000FF050003
ØA		Ø4 _{+0 / -0.018}	Ø5 _{+0 / -0.018}	Ø6 _{+0 / -0.018}
B		76.5	76.5	76.5
C		46.5	46.5	46.5
D		M12*P1.5	M12*P1.5	M12*P1.5
E		0.5Dp*10Lg	0.5Dp*10Lg	0.5Dp*10Lg
F		15	15	15
ØJ		21	21	21
K		36.5	36.5	36.5
P		19	19	19



Select	Model No.	Parts No.	ØA	B	C	D	E	F	ØJ	K	P
	ASS0004CNR10	1000FF050001	Ø4 _{+0 / -0.018}	76.5	46.5	M12*P1.5	0.5Dp*10Lg	15	21	36.5	19
	ASS0005CNR10	1000FF050002	Ø5 _{+0 / -0.018}	76.5	46.5	M12*P1.5	0.5Dp*10Lg	15	21	36.5	19
	ASS0006CNR10	1000FF050003	Ø6 _{+0 / -0.018}	76.5	46.5	M12*P1.5	0.5Dp*10Lg	15	21	36.5	19

真空度压力 [Pa]： 10^-6

泄漏率(He) [Pa.m³/sec]： < 10^-12

温度范围(°C)：0~80°C

适用气体：Inert Gas 惰性气体

外壳材质：SUS304

轴材质：SUS420
