前端螺纹实心轴磁性流体轴封

磁流体密封装置

同类型产品

法兰实心轴磁性轴封

前端螺纹实心轴磁性流体轴封


单轴无法兰磁性流体轴封

螺帽夹紧型磁性流体轴封

半导体设备用磁性流体密封转轴

半导体设备用磁性流体密封转轴附冷却水路

空心型磁性流体轴封

空心型含法兰磁性流体轴封


空心型带法兰磁性流体轴封附冷却水路

前端螺纹实心轴磁性流体轴封

前端螺纹实心轴磁性流体轴封

完整详细规格

select

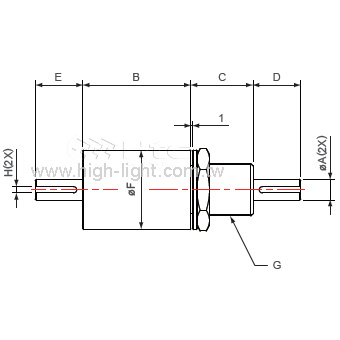

Model No.		ST005	ST006	ST010	ST020
Parts No.		1000FF012001	1000FF012002	1000FF012003	1000FF012004
A		Ø5 _{-0.010/-0.022}	Ø6 _+0/-0.018	Ø10 _{-0.013/-0.028}	Ø20 _{-0.020/-0.041}
B		32	42	52	60
C		6	10	30	34
D		12.5	15	23	36
E		15	15	23	36
F		16	28	38	54
G		M8xP1	M12xP1.25	M25xP1.5	M40xP1.5
H		-	0.5Dp*10Lg(Flat)	3W1.8Dp20Lg	6W3.5Dp32Lg
Torque(kg-cm)		9.2	15.2	76	570

Select	Model No.	Parts No.	A	B	C	D	E	F	G	H	Torque(kg-cm)
	ST005	1000FF012001	Ø5 _{-0.010/-0.022}	32	6	12.5	15	16	M8xP1	-	9.2
	ST006	1000FF012002	Ø6 _+0/-0.018	42	10	15	15	28	M12xP1.25	0.5Dp*10Lg(Flat)	15.2
	ST010	1000FF012003	Ø10 _{-0.013/-0.028}	52	30	23	23	38	M25xP1.5	3W1.8Dp20Lg	76
	ST020	1000FF012004	Ø20 _{-0.020/-0.041}	60	34	36	36	54	M40xP1.5	6W3.5Dp32Lg	570

真空度压力 [Pa]: 10^-6

泄漏率(He) [Pa.m³/sec]: <10^-12

温度范围(^oC): 0 ~ 80^oC (如果超过此温度范围可增加水冷却结构)
