BVM-NW-AX
X-蝶阀系列
| select | |||||
| Model No. | BVM-NW40AX | BVM-NW50AX | BVM-NW63AX | BVM-NW80AX | BVM-NW100AX |
| Parts No. | 10424-- | 10425-- | 10426-- | 10427-- | 10428-- |
| A | 40 | 40 | 40 | 60 | 60 |
| B | 34 | 52 | 65 | 80 | 102 |
| D | 55 | 75 | 87 | 114 | 134 |
| G | 0 | 25 | 56 | 44 | 78 |
| H | 136 | 160 | 179.5 | 202 | 227.5 |
| I | 77 | 92 | 104.5 | 113 | 125.5 |
| J | 90 | 105 | 117 | 125 | 138 |
| K | 80 | 80 | 85 | 88 | 114 |
| List Price | P. O. R. | P. O. R. | P. O. R. | P. O. R. | P. O. R. |
| Select | Model No. | Parts No. | A | B | D | G | H | I | J | K | List Price |
| BVM-NW40AX | 10424-- | 40 | 34 | 55 | 0 | 136 | 77 | 90 | 80 | P. O. R. | |
| BVM-NW50AX | 10425-- | 40 | 52 | 75 | 25 | 160 | 92 | 105 | 80 | P. O. R. | |
| BVM-NW63AX | 10426-- | 40 | 65 | 87 | 56 | 179.5 | 104.5 | 117 | 85 | P. O. R. | |
| BVM-NW80AX | 10427-- | 60 | 80 | 114 | 44 | 202 | 113 | 125 | 88 | P. O. R. | |
| BVM-NW100AX | 10428-- | 60 | 102 | 134 | 78 | 227.5 | 125.5 | 138 | 114 | P. O. R. |
单位: mm

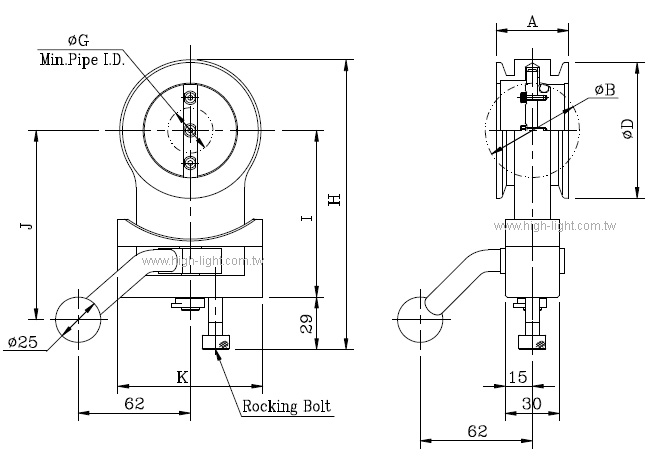

SBVM-NW-AX 系列规格图
附注 1: 请在安装过程中使用附加的多功能钳，若使用其他的钳，过程中可能会导致些许问题。
※ Htc日扬真空有权做产品规格的修改，但不另行通知。
