KF型式3位置真空蝶阀
三位置真空蝶阀

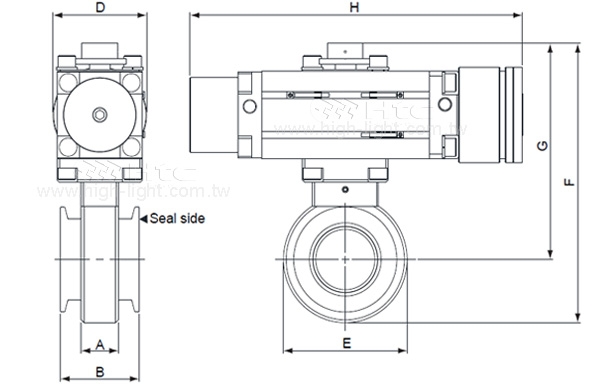

| select | ||
| Model No. | KF40BFV3P | KF50BFV3P |
| Parts No. | 3202131101217 | 3202141101217 |
| A | 27 | 27 |
| B | 57 | 57 |
| D | 68 | 68 |
| E | 80 | 90 |
| F | 191.5 | 202 |
| G | 151.5 | 157 |
| H | 242 | 242 |
| Select | Model No. | Parts No. | A | B | D | E | F | G | H |
| KF40BFV3P | 3202131101217 | 27 | 57 | 68 | 80 | 191.5 | 151.5 | 242 | |
| KF50BFV3P | 3202141101217 | 27 | 57 | 68 | 90 | 202 | 157 | 242 |
SolidWorks 2D & 3D model drawings
| Model No. | KF40BFV3P | KF50BFV3P |
| Parts No. | 3202131101217 | 3202141101217 |
| Download Type | DWG | STEP | DWG | STEP |
KF 3位置蝶阀规格
l 阀门尺寸:1” to 6”
l 法兰：KF
l 压力范围：10-8 mbar to 1.2 bar
l 泄漏率：1x10-9 mbar．l/sec
l 阀本体材质：304 S.S.
l 密封材质：Viton
l 作动寿命*：1,500,000
(O形圈在阀板上是一种消耗性材料用在真空蝶阀上, 作动使用寿命250,000)
l 压缩空气压力 : 4 ~ 6 kg/cm2
l 安装位置：Any
l 3位置角度：0~90o
l 溫度：Actuator ≦ 60°C / Body ≦ 120°C
l 空气压缩连接头 : 2x1/8”NPT+1xM5 (产品附气压调速阀和接头)
* 此寿命值在室温25°C和干净的环境中，且开启作动需于压差<10 mbar下（若开启作动超过压差10 mbar，则不在此保证）。
