ISO-F型式3位置真空蝶阀
三位置真空蝶阀

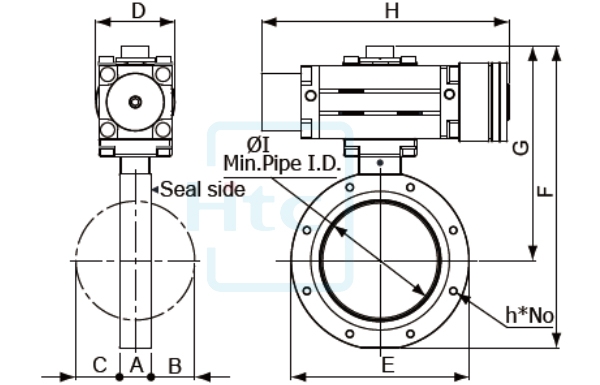

| select | |||
| Model No. | ISO63BFV3P | ISO100BFV3P | ISO160BFV3P |
| Parts No. | 3202151113217 | 3202181113217 | 3202201113217 |
| A | 36 | 30 | 40 |
| B | 15 | 36 | 55.5 |
| C | 21 | 36 | 55.5 |
| D | 83 | 83 | 100 |
| E | 130 | 165 | 225 |
| F | 259 | 295 | 385 |
| G | 199 | 218 | 275 |
| H | 268.5 | 268.5 | 312 |
| h*No | M8*4 | M8*8 | M10*8 |
| I | 63 | 100 | 150 |
| P.C.D. | 110 | 145 | 200 |
| Thread Depth | 12 | 12 | 15 |
| Select | Model No. | Parts No. | A | B | C | D | E | F | G | H | h*No | I | P.C.D. | Thread Depth |
| ISO63BFV3P | 3202151113217 | 36 | 15 | 21 | 83 | 130 | 259 | 199 | 268.5 | M8*4 | 63 | 110 | 12 | |
| ISO100BFV3P | 3202181113217 | 30 | 36 | 36 | 83 | 165 | 295 | 218 | 268.5 | M8*8 | 100 | 145 | 12 | |
| ISO160BFV3P | 3202201113217 | 40 | 55.5 | 55.5 | 100 | 225 | 385 | 275 | 312 | M10*8 | 150 | 200 | 15 |
SolidWorks 2D & 3D 产品图稿
| Model No. | ISO63BFV3P | ISO100BFV3P | ISO160BFV3P |
| Parts No. | 3202151113217 | 3202181113217 | 3202201113217 |
| Download Type | DWG | STEP | DWG | STEP | DWG | STEP |
ISO-F 3位置蝶阀规格
l 阀门尺寸 for 1” to 6”
l 法兰：ISO-F
l 压力范围：10-8 mbar to 1.2 bar
l 泄漏率：1x10-9 mbar．l/sec
l 阀本体材质：304 S.S.
l 密封材质：Viton
l 作动寿命：1,500,000
(O形圈在阀板上是一种消耗性材料用在真空蝶阀上, 作动使用寿命250,000)
l 压缩空气压力 : 4 ~ 6 kg/cm2
l 安装位置：Any
l 3位置角度：0~90o
l 温度：Actuator ≦ 60°C / Body ≦ 120°C
l 空气压缩连接头：ISO63~100-2x 1/8”NPT+1xM5 ; ISO160-2x 1/4”NPT+1x1/8”NPT(产品附气压调速阀和接头)
* 此寿命值在室温25°C和干净的环境中，且开启作动需于压差<10 mbar下（若开启作动超过压差10 mbar，则不在此保证）。
