Bulkhead Clamps 卡钳

使用材质为铝合金的Bulkhead Clamps 卡钳(卡箍)可以在真空系统中固定并锁紧KF真空法兰。安装的平面上是一个钻有6个或8个#10-32 UNF or M5*16 螺纹孔的基板或是平坦壁面，Bulkhead Clamp卡钳(卡箍)与适当规格的KF密封组件 (包含一个KF真空法兰和一个附有Oring的中心圈) 配合对齐后用螺栓锁入对应的螺纹孔内，在接合面处就形成了真空密封。

Bulkhead Clamps卡钳(卡箍)的标准规格有KF-10, KF-16, KF-25, KF-40, 以及 KF-50。

*设计选用搭配O-ring需考量组装环境温度及O-ring材质膨胀系数之影响*

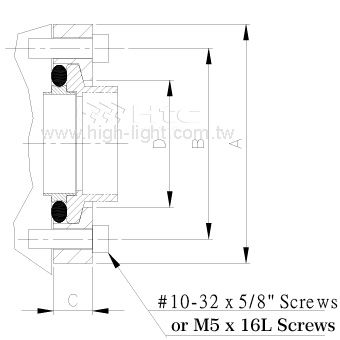

KF bulkhead clamp卡钳卡箍规格:

	英制螺丝 imperial screws PN 10-32 X 5/8 螺栓和垫圈	公制螺丝 metric screws PN M5*16 螺栓和垫圈
KF16	ZCP006A0220100	ZCP274A0060100
KF25	ZCP006A0220200	ZCP274A0060200
KF40	ZCP006A0220300	XCB069A0150300
KF50	ZCP006A0220400	ZCP274A0060300

在表格中的part numbers部件号包括螺栓。

select
Model No.	NW-16-BCP	NW-25-BCP	NW-40-BCP	NW-50-BCP	NW-16-BCP-M	NW-25-BCP-M	NW-40-BCP-M	NW-50-BCP-M
Parts No.	ZCP006A0220100	ZCP006A0220200	ZCP006A0220300	ZCP006A0220400	ZCP274A0060100	ZCP274A0060200	XCB069A0150300	ZCP274A0060300
Material	A6061-T6	A6061-T6	A6061-T6	A6061-T6	A6061-T6	A6061-T6	A6061-T6	A6061-T6
A	50.8	60.2	74.68	95.25	50.8	60.2	74.68	95.25
B	38.1	48.01	61.98	82.6	38.1	48.01	61.98	82.6
C	9.17	9.83	9.3	10.26	9.17	9.83	9.3	10.26
D	22.86	32	46.22	59.69	22.86	32	46.22	59.69
Bolt Size*No	#10-32x5/8"L*6	#10-32x5/8"L*6	#10-32x5/8"L*6	#10-32x5/8"L*8	M5x16L*6	M5x16L*6	M5x16L*6	M5x16L*8

Select	Model No.	Parts No.	Material	A	B	C	D	Bolt Size*No
	NW-16-BCP	ZCP006A0220100	A6061-T6	50.8	38.1	9.17	22.86	#10-32x5/8"L*6
	NW-25-BCP	ZCP006A0220200	A6061-T6	60.2	48.01	9.83	32	#10-32x5/8"L*6
	NW-40-BCP	ZCP006A0220300	A6061-T6	74.68	61.98	9.3	46.22	#10-32x5/8"L*6
	NW-50-BCP	ZCP006A0220400	A6061-T6	95.25	82.6	10.26	59.69	#10-32x5/8"L*8
	NW-16-BCP-M	ZCP274A0060100	A6061-T6	50.8	38.1	9.17	22.86	M5x16L*6
	NW-25-BCP-M	ZCP274A0060200	A6061-T6	60.2	48.01	9.83	32	M5x16L*6
	NW-40-BCP-M	XCB069A0150300	A6061-T6	74.68	61.98	9.3	46.22	M5x16L*6
	NW-50-BCP-M	ZCP274A0060300	A6061-T6	95.25	82.6	10.26	59.69	M5x16L*8

KF法兰卡箍卡钳系列

KF bulkhead clamp卡钳卡箍规格:
