KF法兰单动有波纹管(美规)
气动式Z型阀门
| select | ||||

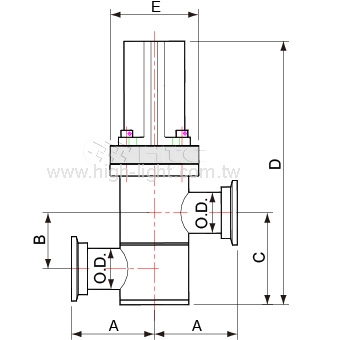

| Model No. | IVB-KF16-P | IVB-KF25-P | IVB-KF40-P | IVB-KF50-P |
| Parts No. | 302109110016 | 302111110016 | 302113110016 | 302114110016 |
| A"(mm) | 2.15"(54.6) | 2.03"(51.6) | 2.40"(61) | 3.40"(86.3) |
| B"(mm) | 1.13"(28.5) | 1.37"(34.8) | 1.88"(47.8) | 2.62"(66.5) |
| C"(mm) | 1.87"(47.5) | 2.25"(57.2) | 3.12"(79.3) | 4.12"(104.6) |
| D"(mm) | 6.50"(165.25) | 6.75"(171.5) | 8.99"(228.5) | 11.25"(285.95) |
| E"(mm) | 2.24"(56.8) | 2.24"(56.8) | 2.98"(75.8) | 3.48"(88.4) |
| O.D."(mm) | 0.75"(19.05) | 1.00"(25.4) | 1.50"(38.1) | 2.00"(50.8) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | E"(mm) | O.D."(mm) |
| IVB-KF16-P | 302109110016 | 2.15"(54.6) | 1.13"(28.5) | 1.87"(47.5) | 6.50"(165.25) | 2.24"(56.8) | 0.75"(19.05) | |
| IVB-KF25-P | 302111110016 | 2.03"(51.6) | 1.37"(34.8) | 2.25"(57.2) | 6.75"(171.5) | 2.24"(56.8) | 1.00"(25.4) | |
| IVB-KF40-P | 302113110016 | 2.40"(61) | 1.88"(47.8) | 3.12"(79.3) | 8.99"(228.5) | 2.98"(75.8) | 1.50"(38.1) | |
| IVB-KF50-P | 302114110016 | 3.40"(86.3) | 2.62"(66.5) | 4.12"(104.6) | 11.25"(285.95) | 3.48"(88.4) | 2.00"(50.8) |
