KF法兰无氧铜有波纹管(美规)
手动式Y型阀门
| select | ||||

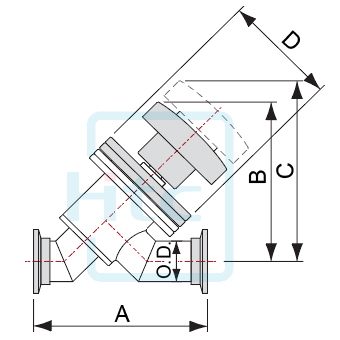

| Model No. | YVB-CU-KF16-M | YVB-CU-KF25-M | YVB-CU-KF40-M | YVB-CU-KF50-M |
| Parts No. | 304609010016 | 304611010016 | 304613010016 | 304614010016 |
| A"(mm) | 4.00"(101.6) | 4.20"(106.8) | 5.12"(130) | 7.00"(177.8) |
| B"(mm) | 3.88"(98.7) | 3.92"(98.8) | 5.01"(124.2) | 5.30"(140.7) |
| C"(mm) | 4.76"(113.5) | 4.44"(113.6) | 5.87"(147.5) | 6.55"(174.7) |
| D"(mm) | 2.75"(70) | 2.75"(70) | 3.37"(84.6) | 4.47"(113.6) |
| O.D."(mm) | 0.75"(19.05) | 1.00"(25.4) | 1.50"(38.1) | 2.00"(50.8) |
| Select | Model No. | Parts No. | A"(mm) | B"(mm) | C"(mm) | D"(mm) | O.D."(mm) |
| YVB-CU-KF16-M | 304609010016 | 4.00"(101.6) | 3.88"(98.7) | 4.76"(113.5) | 2.75"(70) | 0.75"(19.05) | |
| YVB-CU-KF25-M | 304611010016 | 4.20"(106.8) | 3.92"(98.8) | 4.44"(113.6) | 2.75"(70) | 1.00"(25.4) | |
| YVB-CU-KF40-M | 304613010016 | 5.12"(130) | 5.01"(124.2) | 5.87"(147.5) | 3.37"(84.6) | 1.50"(38.1) | |
| YVB-CU-KF50-M | 304614010016 | 7.00"(177.8) | 5.30"(140.7) | 6.55"(174.7) | 4.47"(113.6) | 2.00"(50.8) |
