ISOフランジボールバルブ
ボールバルブ
| select | ||

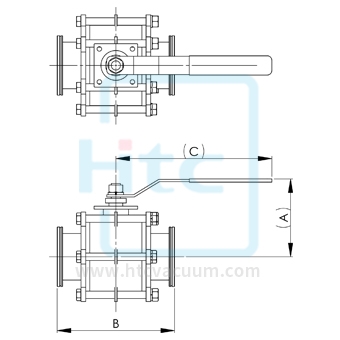

| Model No. | ISO80BV242 | ISO100BV254 |
| Parts No. | 3201163103131 | 3201183103131 |
| A | 155 | 170 |
| B | 242 | 254 |
| C | 262 | 340 |
| Connector | ISO80 | ISO100 |
| Size"(mm) | 3"(76.2) | 4"(101.6) |
| Select | Model No. | Parts No. | A | B | C | Connector | Size"(mm) |
| ISO80BV242 | 3201163103131 | 155 | 242 | 262 | ISO80 | 3"(76.2) | |
| ISO100BV254 | 3201183103131 | 170 | 254 | 340 | ISO100 | 4"(101.6) |
ISOフランジボールバルブ仕様
- フランジ：ISO
- 操作方法 ：1/4 レバーでバルブを開閉します
- 使用圧力範囲： 2 bar から 1x10-4 mbar まで
- リークレート: 9x10-7 mbar.l/sec
- シール材質： Viton, PTFE
- 最大圧力：2 bar
- 許容温度 ：100°C 最高
ISOフランジ手動式の真空ボールバルブは真空装置の配管系に使用されています。
ボールバルブは真空配管系にガス調整する役を果しています。手動のハンドルで90度の範囲でバルブを開閉しています。
ボールバルブって、バルブの真ん中にボールが有って、そのボールでガスの通る流量を制御しています。
ボール両端の穴はバルブの両側のポートと直線になった場合、バルブがオープンしてガスを通過されます。
ボール両端の穴はバルブの両側にポートと90度になった場合、バルブがクローズして、ガスを通過されません。
ボールバルブの構造はシンプルと丈夫で他のバルブより汚れの真空プロセス装置にも適用します。
そのバルブは常に真空プロセス装置の真空チャンバーや真空ポンプの下方に設置して、真空隔離の用途がします。
ボールバルブも真空計の隔離や粗引きの配管の隔離を応用されています。
真空以外、食品業界のプロセス装置と他の工業の配管もボールバルブを使用されています。
日揚科技(Htc Vacuum)のボールバルブは手動式、圧空式、電動式の3種類があります。お客様がニーズにて多様な選択を提供します。
