ISOボールバルブ-複動式
ボールバルブ

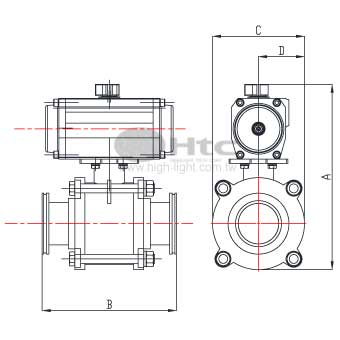

| select | ||
| Model No. | ISO80BV242P2 | ISO100BV254P2 |
| Parts No. | 3201163103133 | 3201183103133 |
| A | 345 | 395 |
| B | 242 | 254 |
| C | 166 | 223 |
| D | 83 | 111.5 |
| Connector | ISO80 | ISO100 |
| Size | 3" | 4" |
| Select | Model No. | Parts No. | A | B | C | D | Connector | Size |
| ISO80BV242P2 | 3201163103133 | 345 | 242 | 166 | 83 | ISO80 | 3" | |
| ISO100BV254P2 | 3201183103133 | 395 | 254 | 223 | 111.5 | ISO100 | 4" |
ISOボールバルブ-複動式仕様
エアーオープン, エアークローズ
- バルブサイズ： 3” (76.2.4mm)～ 4”(101.6￥mm)
- フランジ：ISO
- 使用圧力範囲： 2atm から 1x10-4 Torr まで
- リークレート: 9x10-7 mbar.l/s
- シール材質： PTFE
- 最高許容温度 ：シリンダー 80°C / 本体 100°C
- 圧縮空気コネクタ : 2x 1/4”NPT
- オプション：リミットスイッチ , 電磁弁
- 圧空圧力：4-7 kg/cm2
