鐘擺閥
※ 請選取產品分類項 ※
|
材質 |
本體 |
A6061-T6 |
||
|
閥板 |
A6061-T6 |
|||
|
開關壽命 |
200,000 cycles |
|||
|
氦氣洩漏率(一大氣壓壓差) |
本體 鋁合金 |
＜1×10-9 mbar .l /sec |
||
|
本體 鋁合金 ,超硬陽極處理 |
＜1×10-5 mbar .l /sec |
|||
|
烘烤温度 |
本體 |
≤ 120 ℃ |
||
|
驅動器 |
≤ 80 ℃ |
|||
|
電磁閥 |
≤ 50 ℃ |
|||
|
壓力範圍 |
鋁合金 |
1×10-8 mbar to 1.2 bar |
||
|
鋁合金 ,超硬陽極處理 |
1×10-6 mbar to 1.2 bar |
|||
|
最大壓差 |
1.2 bar |
|||
|
開啟前壓差 |
≤ 5 mbar |
|||
|
壓縮空氣壓力 |
4 ~ 6 Kg/cm² |
|||
|
開/關時間(秒) |
ISO 200 |
ISO 250 |
ISO 320 |
|
|
1.2/1.2 |
1.2/1.2 |
2.0/2.0 |
||
|
密封圈材質 |
閥板 |
Viton O-ring |
||
|
閥蓋 |
Viton O-ring |
|||
|
驅動器 |
氣動氣缸 |
|||
|
重量 |
ISO 200 |
ISO 250 |
ISO 320 |
|
|
21Kg |
31Kg |
51Kg |
||
|
安裝位置 |
水平或垂直 |
|||
|
選配 |
a. 其他密封圈材質 |
|||
設計原理/特點：
1.震動少
2.可耐腐蝕
3.操作過程粉塵少
4.拆裝容易，維修時不需拆整組設備
5.可承受較大壓差 (HTC專利)
規格：
1.規格尺寸:ISO200、ISO250
2.本體材質:Aluminium 6061-T6
3.Gate 組材質: Aluminium 6061-T6
4.本體表面處理 : 裸材或硬陽處理
5.安裝位置:水平(汽缸朝上) 或 垂直
6.氣體壓力 : 4-6 kg/cm2

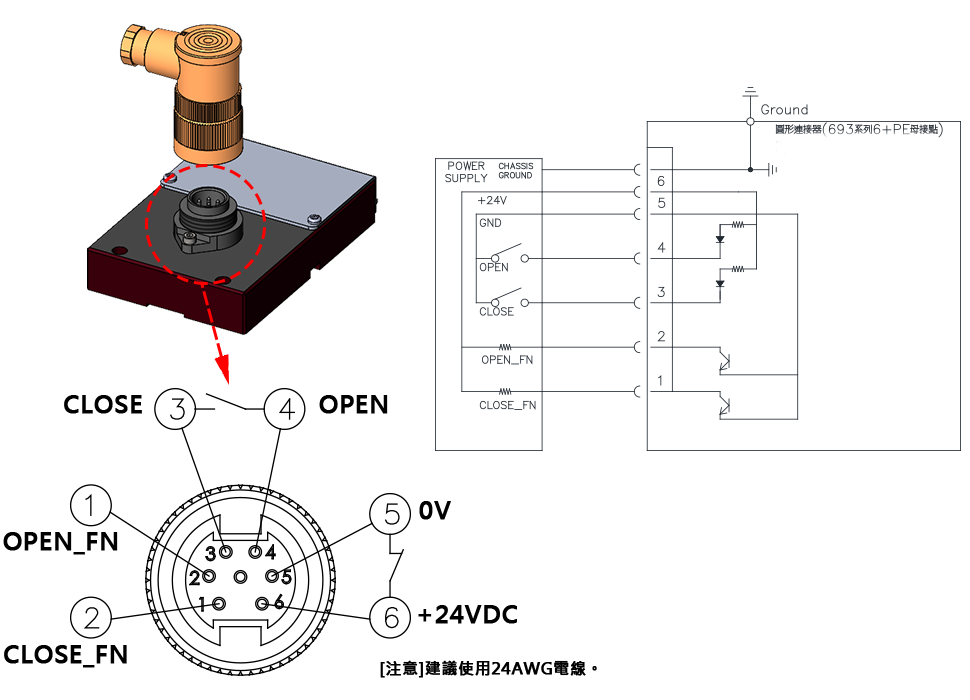

控制器外部接線
氣動Pendulum Valve主要應用在製程真空室和渦輪分子泵入口之間安裝一個大的節流閥。Htc日揚真空鐘擺閥表面處理設計結構有素材面或陽極硬膜構成，具有耐腐蝕，灰塵少的特點。它可用於ISO200, ISO250, ISO320法蘭, 尺寸為8", 10", 12" 的ISO閥門, 其作動方式有氣動和APC模式兩種。此閥門為一般的閘閥(Gate Valve)或是鐘擺閥(Pendulum Valve)之類的設計, 產品應用在OLED, FPD, and PV工業製作系統。
