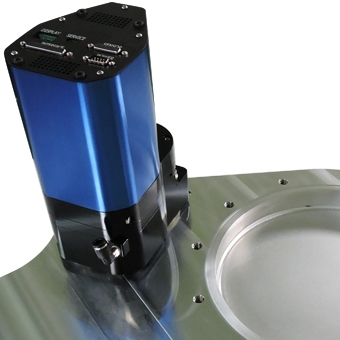

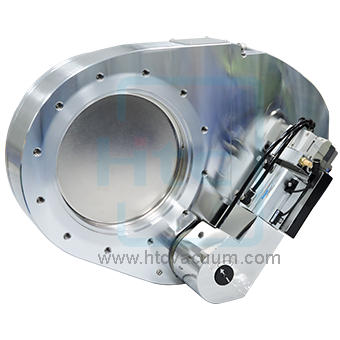

APC 鐘擺閥

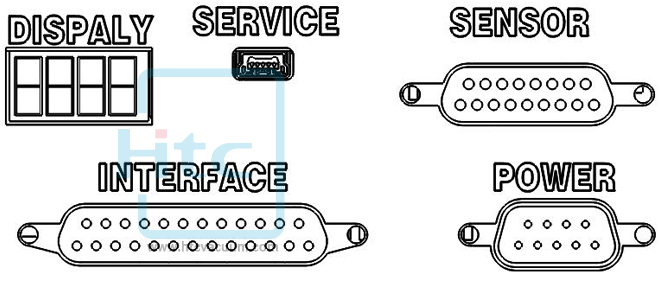

項目

連結

樣式

電源

電源輸入

DB-9 male

傳感器
(真空計)

真空計線性電壓輸入/

真空計電壓供應

DB-15 female

介面

RS232

RS485(選配)

DB-25 female

傳送

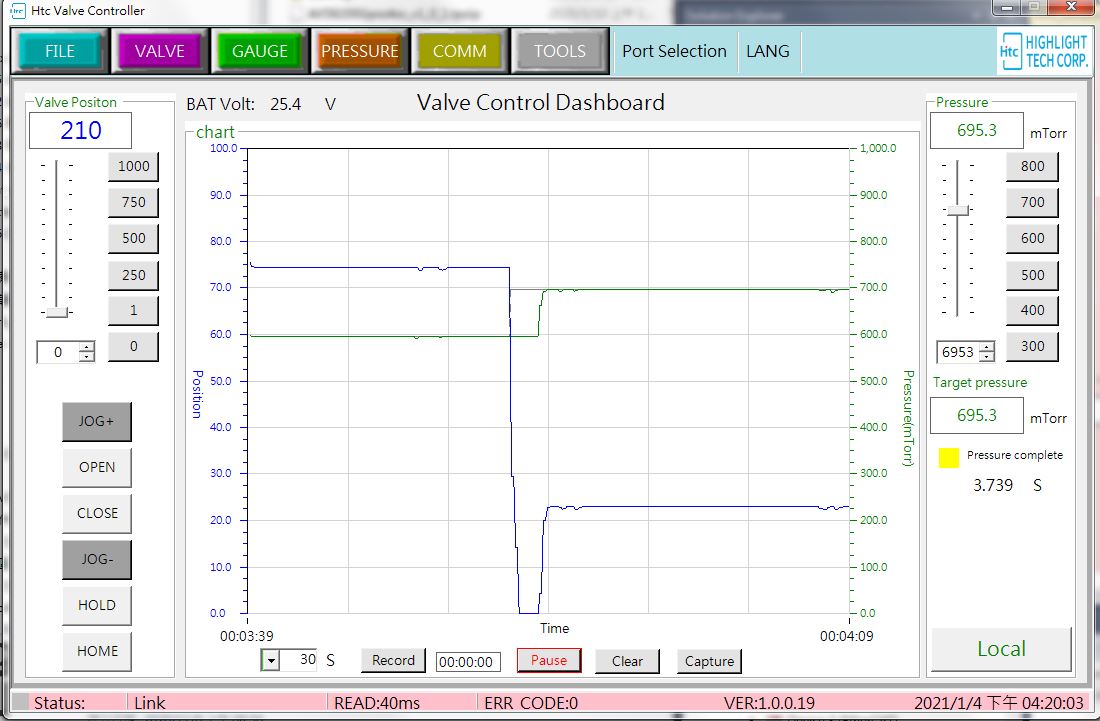

電腦連接埠

Mini USB type B female

監控

顯示狀態

Green LED display

控制和執行單元

輸入電壓

+24 VDC(±10%)

連接器: POWER

功率消耗

150W(controller + motor)

連接器: POWER

真空計電源輸出

+24 VDC /+-15VDC， 500 mA

連接器: SENSOR

類比輸入

真空計數量

獨立兩頻道

連接器: SENSOR

輸入電壓

0-10V DC linear

連接器: SENSOR

解析度

2.3 mV

連接器: SENSOR

輸入電阻

Ri=21kΩ

連接器: SENSOR

類比輸出

真空計數量

獨立兩頻道

連接器: INTERFACE

輸出電壓

0-10V DC linear

連接器: INTERFACE

數位輸出/入

輸入

獨立兩頻道

連接器: INTERFACE

輸出

獨立兩頻道

連接器: INTERFACE

可接受工作溫度

閥門本體

120 ℃

控制器

70 ℃

控壓精度

0.1% of maximum sensor range

位置分辨率

8000 (step 0-90〫rotation)

備用電源

Yes

ISO 200

關閉時間

<1.2sec

開啟時間

<1.2sec

閥門最大扭拒

270kg-cm

ISO 250

關閉時間

<1.2sec

開啟時間

<1.2sec

閥門最大扭拒

880kg-cm

ISO 320

關閉時間

<3.0sec

開啟時間

<3.0sec

閥門最大扭拒

880kg-cm

規格數據

材質

本體

A6061-T6

閥板

A6061-T6

使用壽命

關閉/開啟壽命

200,000 cycles

壓力控制壽命

1,000,000 cycles

氦氣洩漏率(一大氣壓壓差)

本體
鋁合金

＜1×10^-9 mbar .l /sec

本體
鋁合金 ,超硬陽極處理

＜1×10^-5 mbar .l /sec

烘烤温度

本體

≤ 120 ℃

驅動器

≤ 70 ℃

控制盒

≤ 70 ℃

壓力範圍

鋁合金

1×10^-8 mbar to 1.2 bar

鋁合金 ,超硬陽極處理

1×10^-6 mbar to 1.2 bar

最大壓差

1.2 bar

開啟前壓差

≤ 5 mbar

壓縮空氣壓力

4 ~ 6 Kg/cm²

開/關時間(秒)

ISO 200

ISO 250

ISO 320

1.2/1.2

1.2/1.2

2.0/2.0

密封圈材質

閥板

Viton O-ring

閥蓋

Viton O-ring

重量

ISO 200

ISO 250

ISO 320

22Kg

31Kg

51Kg

驅動器

步進馬達

安裝位置

水平 / 垂直

水平

選配

A. 其他密封圈材質
B. 加熱器
