BV-NW-AXON
BV-N 蝶閥系列
select | |||||
Model No. | BV-NW40AXON | BV-NW50AXON | BV-NW63AXON | BV-NW80AXON | BV-NW100AXON |
Parts No. | 10224-- | 10225-- | 10226-- | 10227-- | 10228-- |
A | 40 | 40 | 40 | 60 | 60 |
B | 34 | 52 | 65 | 80 | 102 |
D | 0 | 25 | 56 | 44 | 78 |
E | 85 | 109 | 129 | 150 | 176 |
F | 55 | 70 | 83 | 90 | 103 |
G | 170 | 170 | 200 | 200 | 200 |
H | 40 | 40 | 47 | 47 | 47 |
J | 56 | 56 | 61 | 61 | 61 |
K | 18 | 18 | 19.5 | 20 | 20 |
Select | Model No. | Parts No. | A | B | D | E | F | G | H | J | K |
BV-NW40AXON | 10224-- | 40 | 34 | 0 | 85 | 55 | 170 | 40 | 56 | 18 | |
BV-NW50AXON | 10225-- | 40 | 52 | 25 | 109 | 70 | 170 | 40 | 56 | 18 | |
BV-NW63AXON | 10226-- | 40 | 65 | 56 | 129 | 83 | 200 | 47 | 61 | 19.5 | |
BV-NW80AXON | 10227-- | 60 | 80 | 44 | 150 | 90 | 200 | 47 | 61 | 20 | |
BV-NW100AXON | 10228-- | 60 | 102 | 78 | 176 | 103 | 200 | 47 | 61 | 20 |
單位: mm

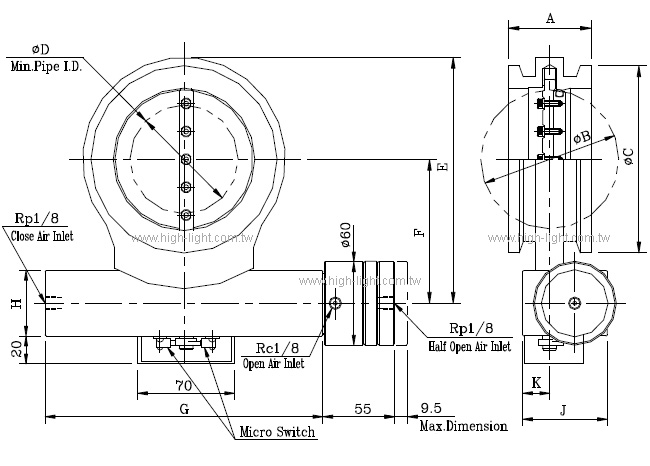

BV-NW-AXON 系列規格圖
附註 1: 請在安裝過程中使用附加的多功能鉗,若使用其他的鉗,過程中可能會導致些許問題。
※ Htc日揚真空有權做產品規格的修改,但不另行通知。
